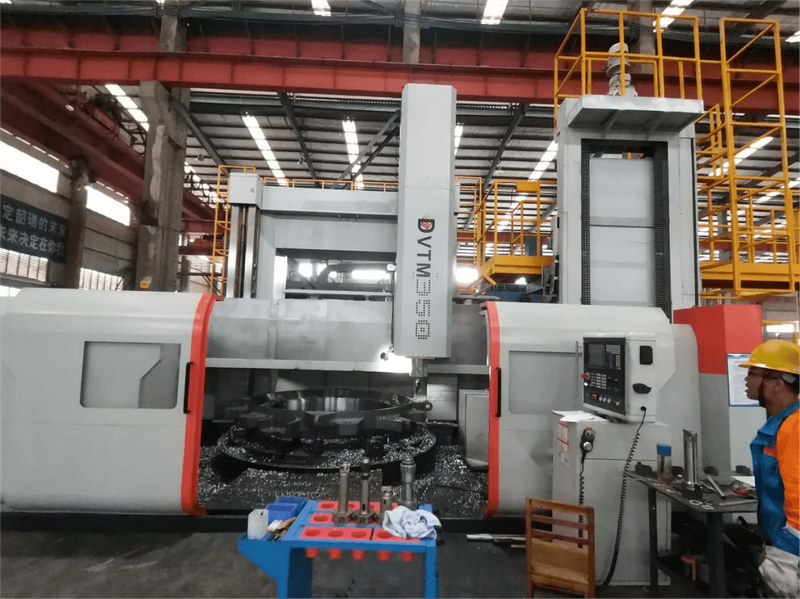

DVTM350
| штат: | |
|---|---|
| Количество: | |
Двойной мяч вертикальный поворот фрезелью | DVTM350x16-20P-MC | ||
Система с ЧПУ | Siemens 828d | ||
Общий | Максимум Поворот диаметром | ФММ | 3500 |
Максимум диаметр качания | ФММ | 3500 | |
Максимум Поворот высоты работы | мм | 1600 | |
Максимум Вес нагрузки таблицы | T | 20 | |
Стол | Диаметр таблицы | ФММ | 3150 |
Диапазон вращения скорости таблицы (II шаг) | R/мин | 0,002 ～ 2 Главный рабский драйв | |
Максимум Крутящий момент таблицы | Кн · м | 63 | |
Поворотная фрезовая рельсовая головка | Быстрая скорость поворотной рельсовой головки в горизонтальном направлении | мм/мин | 8000 |
Быстрая скорость поворотной и фрезовой рельс -головки в вертикальном направлении | мм/мин | 8000 | |
Скорость корма поворотной рельсовой головки | мм/мин | 0,1 ~ 1000 | |
Горизонтальный удар для эффективной обработки поворота и фрезерования железной дороги | мм | -20 ~ 2015 | |
Вертикальный ход поворота и марионеров | мм | 1600 | |
Размер размер переворачивания ОЗУ ОЗУ | мм | 250*250 | |
Размер раздела панели инструментов | мм | 40 | |
Максимум Сила резки железнодорожной головки | кН | 31 | |
Параметр фрезерования | Моторная мощность сервопривод AC | кВт | 31 |
Диапазон скорости скорости измельчения шпинделя | R/мин | 10 ~ 2400 | |
Конусное отверстие шпинделя | / | BT50 | |
Максимум крутящий момент из шпинделя | N · m | 1000 | |
Crossrail | Ход поперечного рельса повышения | мм | 1250 |
Скорость поперечного рельса | мм/мин | 350 | |
Моторная мощность поперечного железнодорожного возвышения | кВт | 18.5 | |
Сила главного мотора | кВт | 40 кВт × 2 (2 комплекта) Главный рабский драйв | |
Позиции номера журнала инструментов | - | 8 Станция | |
Точность | Плоскостность стола | мм | 0,03 в диаметре 1000. Диаметр увеличивается на 1000 толерантности увеличится на 0,01 (плоский или вогнутый) |
Радиальный разряд таблицы | мм | 0,012 в диаметре 1000. Диаметр увеличивается на 1000 толерантности, увеличится на 0,01. | |
Конечный разряд поверхности стола | мм | 0,012 в диаметре 1000, Диаметр увеличивается на 1000 толерантности, увеличится на 0,01. | |
Точность положения вертикальной рельсовой головки ЧПУ | Точность позиционирования | мм | 0,015/1000 мм |
Повторная точность позиционирования | мм | 0.008 | |
Обратное отклонение | / | 0.008 | |
C ось позиционирования таблицы таблицы | / | 10 ″ | |
Повторная точность позиционирования оси C таблицы | / | 6 ″ | |
