CK61250
| штат: | |
|---|---|
| Количество: | |

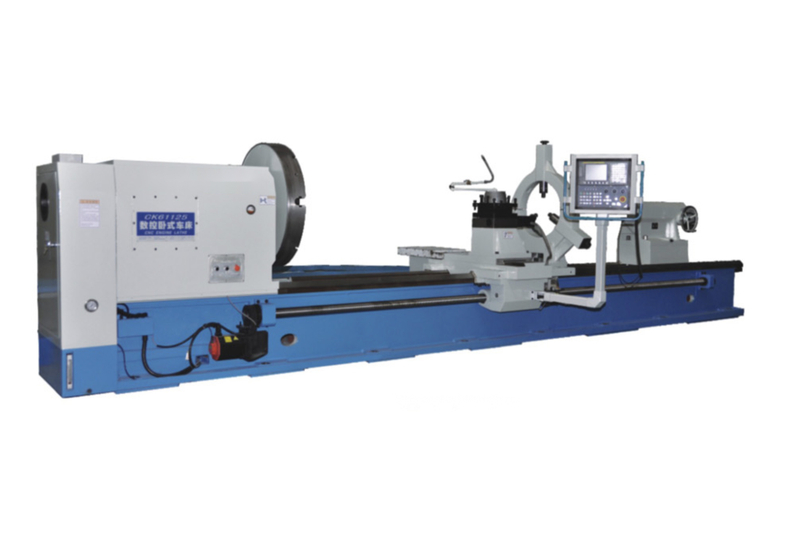

CK61250x10M/63T CNC H Eavy-DUTY H ORIZONTAL L ATHE-это новая модель, разработанная нашей компанией на основе стандартных горизонтальных точек с ЧПУ, специально для вращающихся частей с большим диаметром. Он обладает высокой точностью, высокой мощностью, высокой жесткостью, сложным производством, комплексными функциями и высокой степенью автоматизации. Его основные компоненты и структура были оптимизированы, что делает его предпочтительной машиной для обработки валов, дисков, рукавов, специальных поверхностей и винтов. Он также может обрабатывать конечные грани, внешние диаметры, конуски, канавки, дуги и метрические, имперские, модульные и диаметральные нити на валах и дисках.
Эта машина в основном состоит из кровати, шпинделя, хвостовой индекса, седлового инструментального поста, системы с ЧПУ, автоматического конвейера из чипа, туристического стола, закрытого устойчивого отдыха, гидравлической системы и электрического управления. Хвостовые и закрытые устойчивые остальные перемещаются на направляющих заготовки, в то время как седло перемещается на инструментальном сообщении и направляющих кроватях. Чип -конвейер встроен в фундамент, а инструмент и хвостовой стук оснащены устройствами поддержки цепи. Шпиндель использует структуру с двойной поддержкой, обеспечивая превосходную жесткость и высокий крутящий момент. Каждый компонент машины имеет свой собственный масляный насос для принудительной смазки. И хвостовой бассейн, и держатель инструментов оснащены быстрыми функциями безопасности и терминальной безопасностью. Верхняя часть хвостовой леса внутренне монтируется, и все его движение использует моторизованный механизм. Скорость машины, скорость подачи и характеристики мощности оптимально разработаны для удовлетворения требований черновой обработки и отделки. Машина может похвастаться сильной жесткостью, высокой эффективностью, энергоэффективностью, безопасностью, надежностью, простотой работы и эстетически приятным дизайном.
Система ЧПУ использует импортируемую систему с ЧПУ Sinumerik One (двойной канал) из Siemens, Германия, вместе с полностью цифровой сервоприводом AC и двигателем. Основное движение по поворотам использует автоматическое беспрепятственное изменение скорости, с двумя связанными осями управления. Ось X использует встроенный энкодер для полузакрытого контроля, в то время как ось z использует шкалу решетки для полного управления с закрытым контуром. Пара шаровых винтов использует точные шариковые винты, обеспечивая превосходную точность позиционирования и повторяемость. Башня для инструментов представляет собой электрическую башню с двенадцатью позициями. Машина также оснащена освещением и другими аксессуарами.
CK61250x10M/63T CNC H Eavy-DUTY H ORIZONTAL L ATHE-это новая модель, разработанная нашей компанией на основе стандартных горизонтальных точек с ЧПУ, специально для вращающихся частей с большим диаметром. Он обладает высокой точностью, высокой мощностью, высокой жесткостью, сложным производством, комплексными функциями и высокой степенью автоматизации. Его основные компоненты и структура были оптимизированы, что делает его предпочтительной машиной для обработки валов, дисков, рукавов, специальных поверхностей и винтов. Он также может обрабатывать конечные грани, внешние диаметры, конуски, канавки, дуги и метрические, имперские, модульные и диаметральные нити на валах и дисках.
Эта машина в основном состоит из кровати, шпинделя, хвостовой индекса, седлового инструментального поста, системы с ЧПУ, автоматического конвейера из чипа, туристического стола, закрытого устойчивого отдыха, гидравлической системы и электрического управления. Хвостовые и закрытые устойчивые остальные перемещаются на направляющих заготовки, в то время как седло перемещается на инструментальном сообщении и направляющих кроватях. Чип -конвейер встроен в фундамент, а инструмент и хвостовой стук оснащены устройствами поддержки цепи. Шпиндель использует структуру с двойной поддержкой, обеспечивая превосходную жесткость и высокий крутящий момент. Каждый компонент машины имеет свой собственный масляный насос для принудительной смазки. И хвостовой бассейн, и держатель инструментов оснащены быстрыми функциями безопасности и терминальной безопасностью. Верхняя часть хвостовой леса внутренне монтируется, и все его движение использует моторизованный механизм. Скорость машины, скорость подачи и характеристики мощности оптимально разработаны для удовлетворения требований черновой обработки и отделки. Машина может похвастаться сильной жесткостью, высокой эффективностью, энергоэффективностью, безопасностью, надежностью, простотой работы и эстетически приятным дизайном.
Система ЧПУ использует импортируемую систему с ЧПУ Sinumerik One (двойной канал) из Siemens, Германия, вместе с полностью цифровой сервоприводом AC и двигателем. Основное движение по поворотам использует автоматическое беспрепятственное изменение скорости, с двумя связанными осями управления. Ось X использует встроенный энкодер для полузакрытого контроля, в то время как ось z использует шкалу решетки для полного управления с закрытым контуром. Пара шаровых винтов использует точные шариковые винты, обеспечивая превосходную точность позиционирования и повторяемость. Башня для инструментов представляет собой электрическую башню с двенадцатью позициями. Машина также оснащена освещением и другими аксессуарами.
1. Объем работы | |
Максимальный диаметр вращения на кровати | Φ2500 мм |
Максимальный диаметр заготовки на держателе инструмента | Φ2000 мм |
Минимальный диаметр поворота держателя инструмента | φ300 мм |
Максимальный вес заготовки между центрами | 63t |
Максимальная длина заготовки обработки | 10000 мм |
Ширина кровати (прямоугольный четырехсельный) | 2050 мм |
Верхний угол | 75 ° |
2. Шпинделя | |
Уровень скорости веретена | Механическая двухступенчатая бесстрашная |
Диапазон скорости веретена | 0,63 ～ 125 р/мин |
Диаметр вала переднего вала шпинделя | Φ560 мм |
Диаметр патрона (винт механического силового винта) | Φ2000 мм (структура с четырьмя кольцами) |
Диапазон диаметра удержания чака | Обратная карта: φ700 ～ φ1600 мм Передняя карта: φ350 ～ φ1300 мм |
Максимальный крутящий момент лицевой панели | 120 кв. М. |
Веретеное отверстие конус | Короткий конус 1: 4 φ180 мм |
Шпиндель | 1:30 длинная коническая головка шпинделя |
Основная мощность двигателя | DC 200 кВт |
Модель двигателя гидравлической системы шпинделя | 2HP-4P-3-J-V+P1-10-RP01 1,5 кВт 1500R/мин |
3. Держатель инструмента | |
Форма держателя инструмента | Горизонтальная 12-позиционная башня |
Используйте размер поперечного сечения инструмента | 32 × 32 мм |
Держатель инструментов Повторный позиционирование. Точность позиционирования | ± 2 ' |
Держатель инструментов питания | 16 кВт |
Максимальная сила резки держателя инструмента | 25 кН |
Максимальный диаметр бурения | 25 ммх0,25 мм/u |
Максимальная пропускная способность | M18 x 2,5 или M30 x 2,0 |
Максимальная пропускная способность | 32 мм х 18 ммх40 мм/мин |
Максимальная скорость питания | 4000 об / мин |
Максимальный выходной крутящий момент питания головки | 70 нм |
Монтажный интерфейс держателя инструмента | BMT85 |
4. Система кормления | |
Уровень подачи | Беспроблемный |
Горизонтальная (x1, x2 -ось) быстрая скорость движения | 4000 мм/мин |
Продольная (Z1, Z2 -ось) скорость движения | 4000 мм/мин |
Горизонтальный (x1, x2 -ось) диапазон подачи | 1 ～ 2000 мм/мин |
Продольный (Z1, Z2 -ось) диапазон подачи | 1 ～ 2000 мм/мин |
Горизонтальное путешествие (x1, ось x2) | 900 мм |
Продольное путешествие (Z1, ось Z2) | 10000 мм (Полный ход двух держателей инструментов) |
Поворотный диапазон потоков | 1 ～ 200 мм |
Минимальная настройка оси подачи | 0,001 мм |
X1, x2 -оси кормления сервис -двигатель | 50 нм |
Z1, Z2 -сервоприводный двигатель оси Z2 | 50 нм |
X и z -режим управления осью | X-ось полузакрытая петля, Ось z полностью закрытая петля |
5. Хвост | |
Движение за печь для хвоста | 200 мм |
Диаметр перо хвостовой стук | Φ560 мм |
Размер конусочного отверстия шпинделя | Конус 1: 4 φ180 мм |
Скорость быстрого движения хвоста | 2000 мм/мин |
Скорость перемещения перемещения хвостовой стука | 50 мм/мин |
Двигатель с движущимися рукавами хвостовой стук | P = 3 кВт |
Мотор быстрого движения хвоста | P = 7,5 кВт |
6. Условия рабочей среды | |
Источник питания | 380 В ± 10%， 50 Гц ± 1%， Трехфазный переменный ток |
Температура окружающей среды | 0 ℃～ 40 ℃ |
Относительная влажность | ≤85% |
Сжатый воздух | 0,4 ～ 0,6 МПа |
Шум станка | ＜ 85db (a) |
7. Другие параметры | |
Закрытый постоянный диапазон поддержки отдыха | Φ400 ～ φ800 мм (поддержка среднего ролика) |
Вес машины | Около 86 т |
Общее энергопотребление станков | Около 260 кВт |
