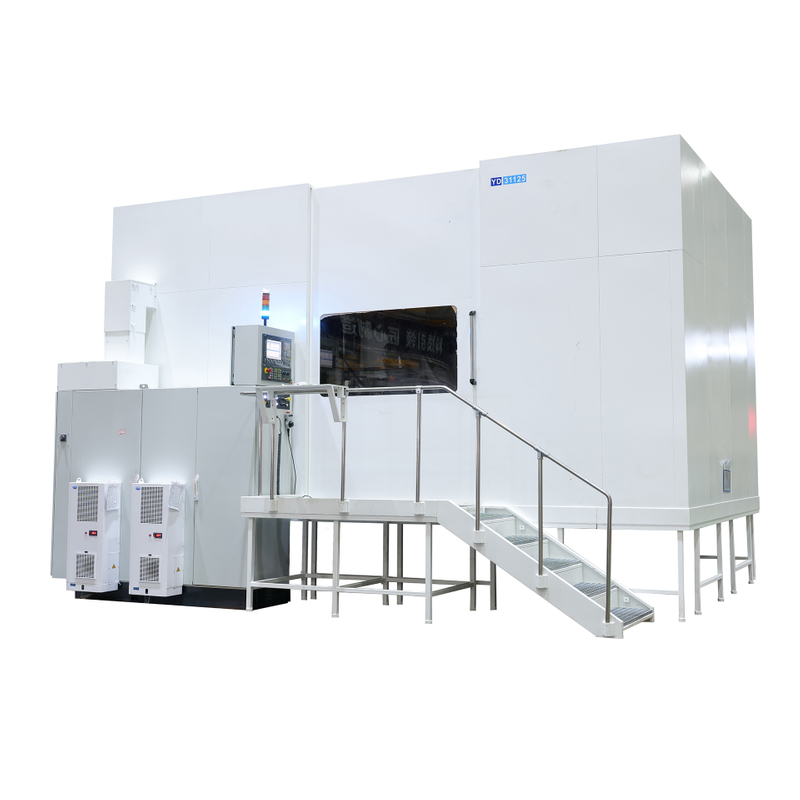

YD31125 6-осевая шестерня с ЧПУ

Описание машины

Модель yd31125 Gear Bearing Machine составляет 6 осей, одна с 4 осей, скоординированным контролем (функция фрезерования и варенья). Основываясь на принципе метода формирования и метода генерирования, машина предназначена для вырезания цилиндрической шпоры и спиральных зубчатых колес, червячных шестерни, венчания или слегка конических зубчатых колес, сплайновых ящиков с помощью электронных шестерни (EGB) и т. Д. Она подходит для этих отраслей, таких как тяжелый грузовик, подъемный механизм, шахта, майн, элеватор, металлурги, розовая мощность, инженерная машина и т. Д.

Вырез на дисковом фрезеровании может быть установлен на головке yd31125, чтобы реализовать внешнее измельчение.

Строительство машины

С вертикальным дизайном его рабочий столик зафиксирован, а колонка подходит вдоль направляющей машины. Машина оснащена полноценными гарантиями, и ее дверь защиты имеет тип. Симметричная конструкция машинного слоя и системы циркулирующего охлаждения обеспечивает стабильный тепловой баланс и согласованно для точности работы и высокой пропускной способности процесса обработки.

1  С симметричной конструкцией слоя горячие чипсы быстро эвакуируются фишковым конвейером. Циркулирующая охлаждающая жидкость обеспечивает хорошую тепловую стабильность.

2 направляющие оси x и z имеют достаточный прямоугольный стальные, которые могут удовлетворить требования высокой жесткости для машины на высокой скорости и большой скорости подачи.

3 кратчайшие поездки в шпинделе, подшипники, гидростатические подшипники, поддерживающие конструкцию и однопульсенную очистку, используются для удовлетворения требований системы шпинделя HOB на высокой скорости и антивибрации.

4 Super Precision Double Worm Gearings и гидростатические подшипники используются для рабочего стола для выполнения без зазора и обеспечения точности резки.

5 автоматическое устройство используется для блокировки arbor.
