D-TKG6916-85 × 30
штат: | |
---|---|
Количество: | |

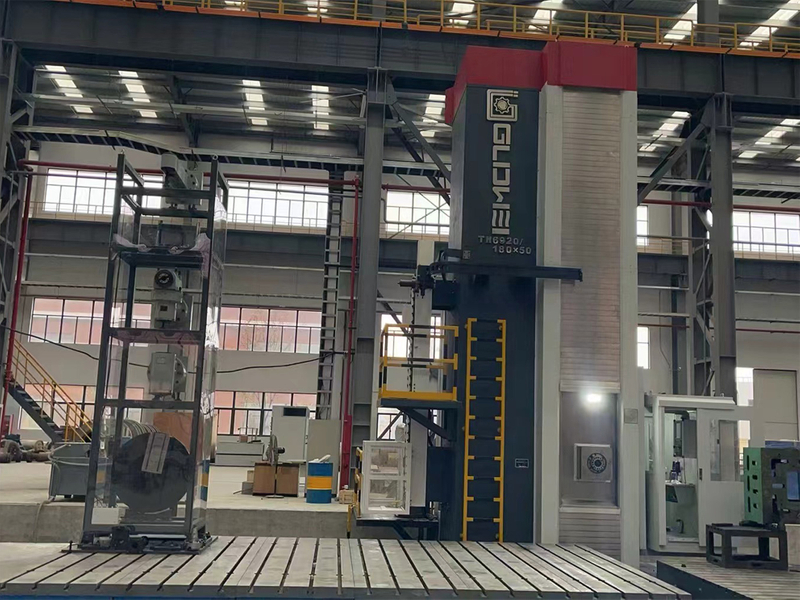

Строительный инструмент состоит из двух одинаковых напольных скучных и фрезерных обработчиков, расположенных напротив друг друга. Устроена фиксированная платформа между двумя станками для зажима. Каждая главная машина состоит из кровати, слайда, колонны и шпинделя, скользящей подушки, универсальной головки измельчения и других компонентов. Каждый машинный инструмент имеет три оси подачи, а именно оси x1 и x2 для продольного перемещения вдоль рельса кровати; оси Y1 и Y2 для шпинделя для перемещения вверх и вниз по направляющей столбце; и оси Z1 и Z2 для скользящей подушки, чтобы перемещаться по оси вдоль шпинделя. Универсальная фрезеровая головка, установленная на конечной поверхности раздвижной подушки, имеет автоматическую функцию индексации на оси A/C, которая может легко отрегулировать угол для удовлетворения потребностей в обработке.
Каждый станок оснащен независимым шкафом управления и контролируется независимой системой ЧПУ. Система использует Siemens One. Две системы могут общаться друг с другом и оснащены необходимой защитой.
Полевая скучная и фрезеровая обработка принимает ряд зрелых технологий, таких как гидростатические направляющие с постоянным током, управление мастером-рабов, управляющая двойным двигателем, и т. Д. Имеет функции фрезерования, скучных, бурения и обработки резьбы и может завершить обработку пяти поверхностей в одном заживлении. Это высокопроизводительный, высокопрофессиональный станок.
Строительный инструмент состоит из двух одинаковых напольных скучных и фрезерных обработчиков, расположенных напротив друг друга. Устроена фиксированная платформа между двумя станками для зажима. Каждая главная машина состоит из кровати, слайда, колонны и шпинделя, скользящей подушки, универсальной головки измельчения и других компонентов. Каждый машинный инструмент имеет три оси подачи, а именно оси x1 и x2 для продольного перемещения вдоль рельса кровати; оси Y1 и Y2 для шпинделя для перемещения вверх и вниз по направляющей столбце; и оси Z1 и Z2 для скользящей подушки, чтобы перемещаться по оси вдоль шпинделя. Универсальная фрезеровая головка, установленная на конечной поверхности раздвижной подушки, имеет автоматическую функцию индексации на оси A/C, которая может легко отрегулировать угол для удовлетворения потребностей в обработке.
Каждый станок оснащен независимым шкафом управления и контролируется независимой системой ЧПУ. Система использует Siemens One. Две системы могут общаться друг с другом и оснащены необходимой защитой.
Полевая скучная и фрезеровая обработка принимает ряд зрелых технологий, таких как гидростатические направляющие с постоянным током, управление мастером-рабов, управляющая двойным двигателем, и т. Д. Имеет функции фрезерования, скучных, бурения и обработки резьбы и может завершить обработку пяти поверхностей в одном заживлении. Это высокопроизводительный, высокопрофессиональный станок.
Имя | Ⅰ号机 | Ⅱ号机 | Единица |
Универсальная фрезеровая голова | |||
Конусное отверстие для фрезерования шпинделя | ISO50 (7:24) | ISO50 (7:24) | |
Модель установки ручки | BT50 | BT50 | |
Потянуть ногтя | D50 DIN69872 | D50 DIN69872 | |
Диапазон скорости скорости измельчения шпинделя | 5 ~ 5000 | 5 ~ 5000 | R/мин |
Максимальный крутящий момент измельчения шпинделя | 900 | 900 | Н.м. |
Максимальная мощность фрезерования | 28 | 28 | кВт |
A/C. Режим передачи | Автоматический | Автоматический | |
Индексация оси C/A | 1 | 1 | ° |
Максимальное расстояние между границами конечных шпинделей | 4200 | мм | |
Скользящая подушка | Z1 | Z2 | |
Конец размера лица | 400 × 440 | 400 × 440 | мм |
Осевое путешествие | 1500 | 1500 | мм |
Максимальное сопротивление корм | 35000 | 35000 | N |
Диапазон скорости подачи | 0,1 ~ 8000 | 0,1 ~ 8000 | мм/мин |
Быстрая движущаяся скорость | 20000 | 20000 | мм/мин |
Шпиндель | Y1 | Y2 | |
Шпиндельная коробка вертикальное путешествие | 3000 | 3000 | мм |
Максимальное сопротивление корм | 35000 | 35000 | N |
Диапазон скорости подачи | 0,1 ~ 8000 | 0,1 ~ 8000 | мм/мин |
Быстрая движущаяся скорость | 20000 | 20000 | мм/мин |
Столбец | X1 | X2 | |
Путешествие колонки | 8500 | 8500 | мм |
Максимальное сопротивление корм | 35000 | 35000 | N |
Диапазон скорости подачи | 0,1 ~ 8000 | 0,1 ~ 8000 | мм/мин |
Быстрая движущаяся скорость | 20000 | 20000 | мм/мин |
Электрический | |||
Система с ЧПУ | Sinumerik One | Sinumerik One | |
Количество оси ЧПУ | 1 шпиндель + 3 оси подачи | 1 шпиндель + 3 оси подачи | |
Количество топов связи | Четырех осевой | Четырех осевой | |
Основная мощность двигателя | 28 | 28 | кВт |
Другой | |||
Максимальный вес -масса с одним кусочком | 20000 | 20000 | кг |
Размеры машинного инструмента | 14500 × 15245 × 7235 | мм |
