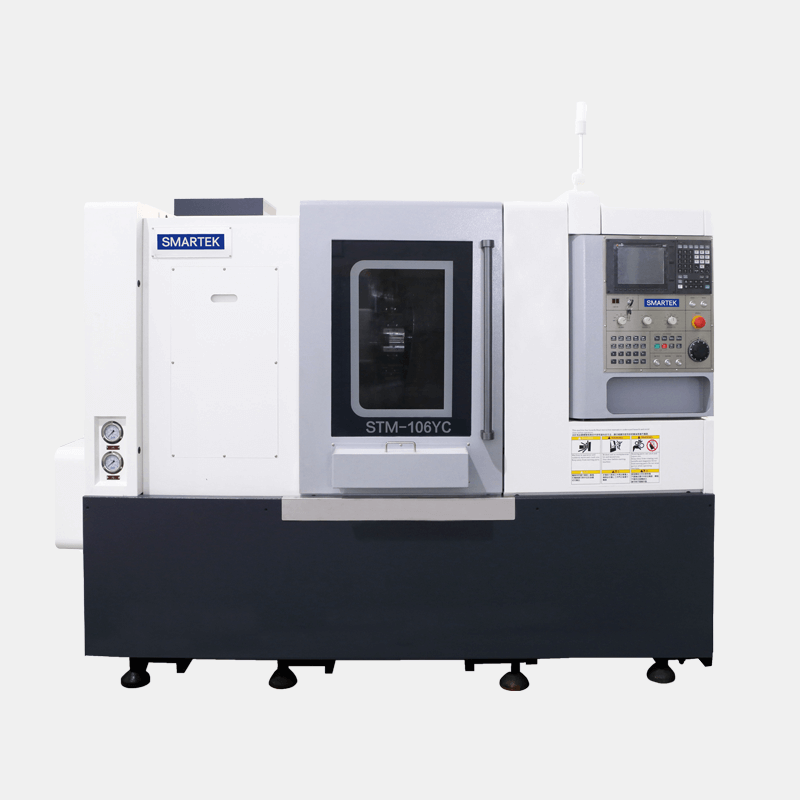

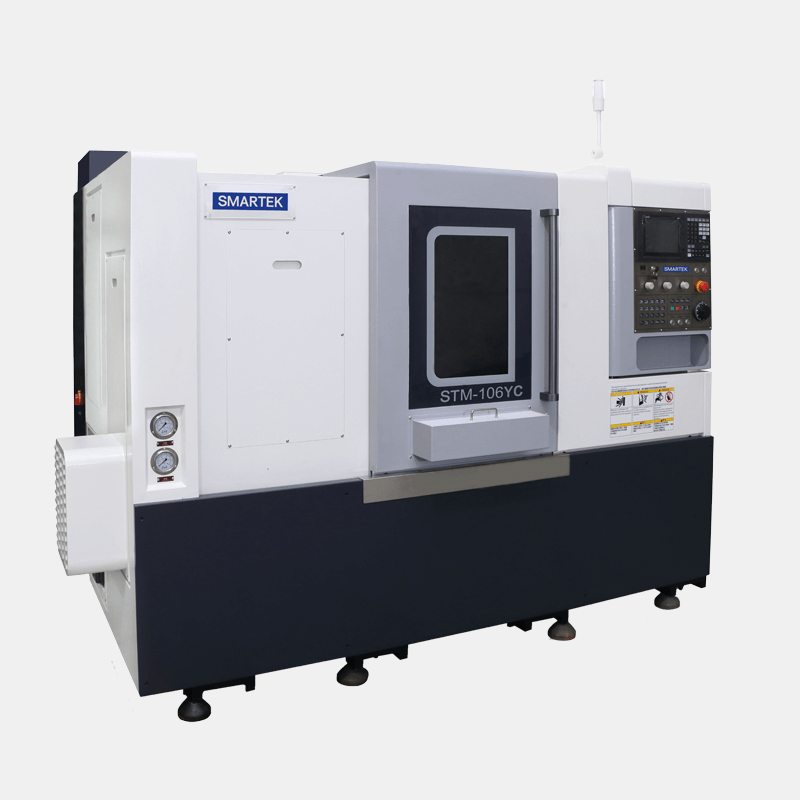

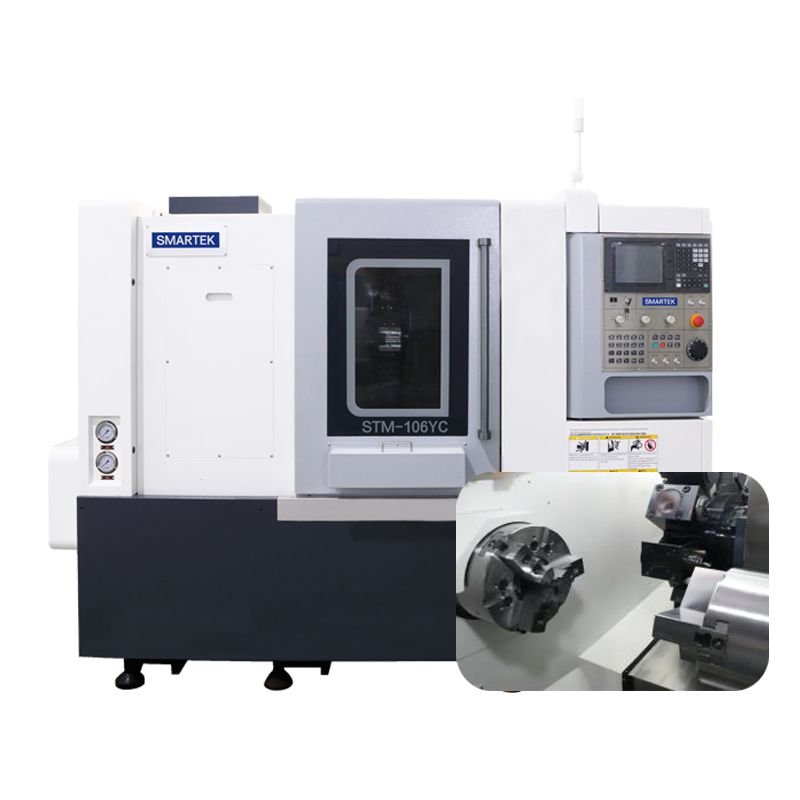

STM-106YC
SMART
Металлические машины с ЧПУ
Линейный контроль
Полукрытый контроль петли
Синтек
| штат: | |
|---|---|
| Количество: | |
Обработка | Качаться по кровати | мм | ∅400 |
Повернуть через перевозку | мм | ∅300 | |
Максимальный диаметр поворота | мм | ∅300 | |
Диаметр помех смежной обработки инструментов | мм | ∅135 | |
Максимальная длина обработки | мм | 340 | |
Максимальный ход оси z | мм | 400 | |
Максимальный ход оси x | мм | 220 | |
Максимальный ход оси y | мм | ± 35 | |
Моторная мощность оси Z1 | КВт | 2.4 | |
Z2-ось мощность двигателя | КВт | 2.4 | |
X-оси мощность двигателя | КВт | 2.4 | |
Моторная мощность оси Y. | КВт | 2.4 | |
X1/Z1/Z2 Ось оси быстрого движения | м/мин | 25 | |
Y Ось быстро движущейся скорости | м/мин | 15 | |
Шпиндель | Веретеной нос | - | A2-5 |
Диаметр шпинделя | мм | ∅170 | |
Бар проходящий размер | мм | ∅45 | |
Поддержка Чака | дюйм | 6 ' | |
Мощность двигателя веретена (непрерывная/30 минут) | КВт | 12.5 | |
Скорость вращения двигателя веретена | rpm | 2400/5500 | |
Крутящий момент двигателя веретена (рейтинг/макс.) | Н.м. | 50/170 | |
Ток моторного веретена (непрерывно/30 минут) | A | 29 | |
Разрешение оси C. | 1/n | 32768 | |
Запасная ось | Веретеной нос | - | A2-4 |
Диаметр шпинделя | мм | ∅150 | |
Бар проходящий размер | мм | ∅32 | |
Поддержка Чака | дюйм | 5 ' | |
Мощность двигателя веретена (непрерывная/30 минут) | КВт | 5,5/10 | |
Скорость вращения двигателя шпинделя (рейтинг/макс.) | rpm | 2000/6000 | |
Крутящий момент двигателя веретена (рейтинг/макс.) | Н.м. | 26/52 | |
Ток моторного веретена (непрерывно/30 минут) | A | 18/42 | |
Разрешение оси C. | 1/n | 32768 | |
Система управления | - | Syntec 22tb | |
Башня | Спецификация интерфейса | - | BMT40 |
Центральная высота | мм | 70 | |
Диаметр резака | мм | 330 | |
Количество инструментов | ПК | 15 | |
Диаметр хвостовика квадратного держателя инструмента | мм | 20 | |
Диаметр хвостовика скучного держателя инструментов | мм | 25 | |
Количество управляемых инструментов | ПК | 15 | |
Приводимый в действие блокировка инструмента | - | ER20 | |
Деревенская мощность приводящего инструментального двигателя | КВт | 2.4 | |
Максимальный крутящий момент мотора с электроприводом | Н.м. | 11.5 | |
Максимальная скорость приводного инструментального двигателя | rpm | 4000 | |
Внешний вид и вес | Внешний вид машинного инструмента | мм | 2850*1750*1950 |
Вес станка | Кг | 4500 | |
