CW61140B × 3000
| штат: | |
|---|---|
| Количество: | |

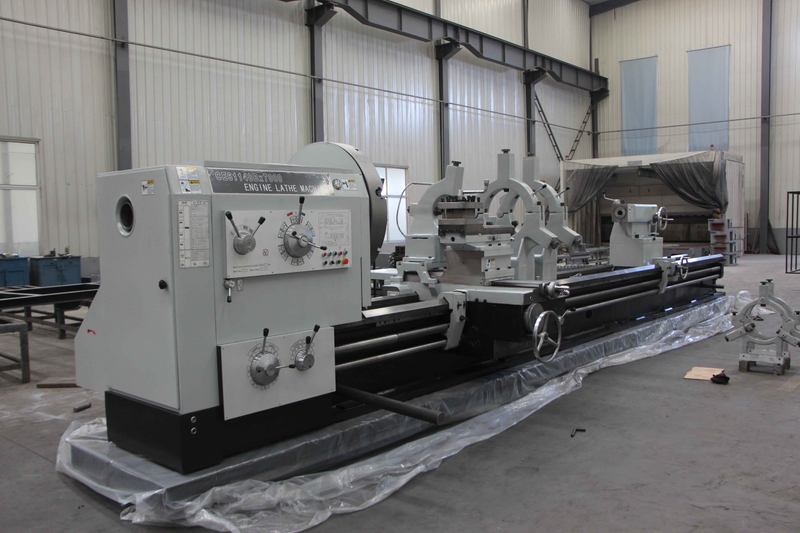

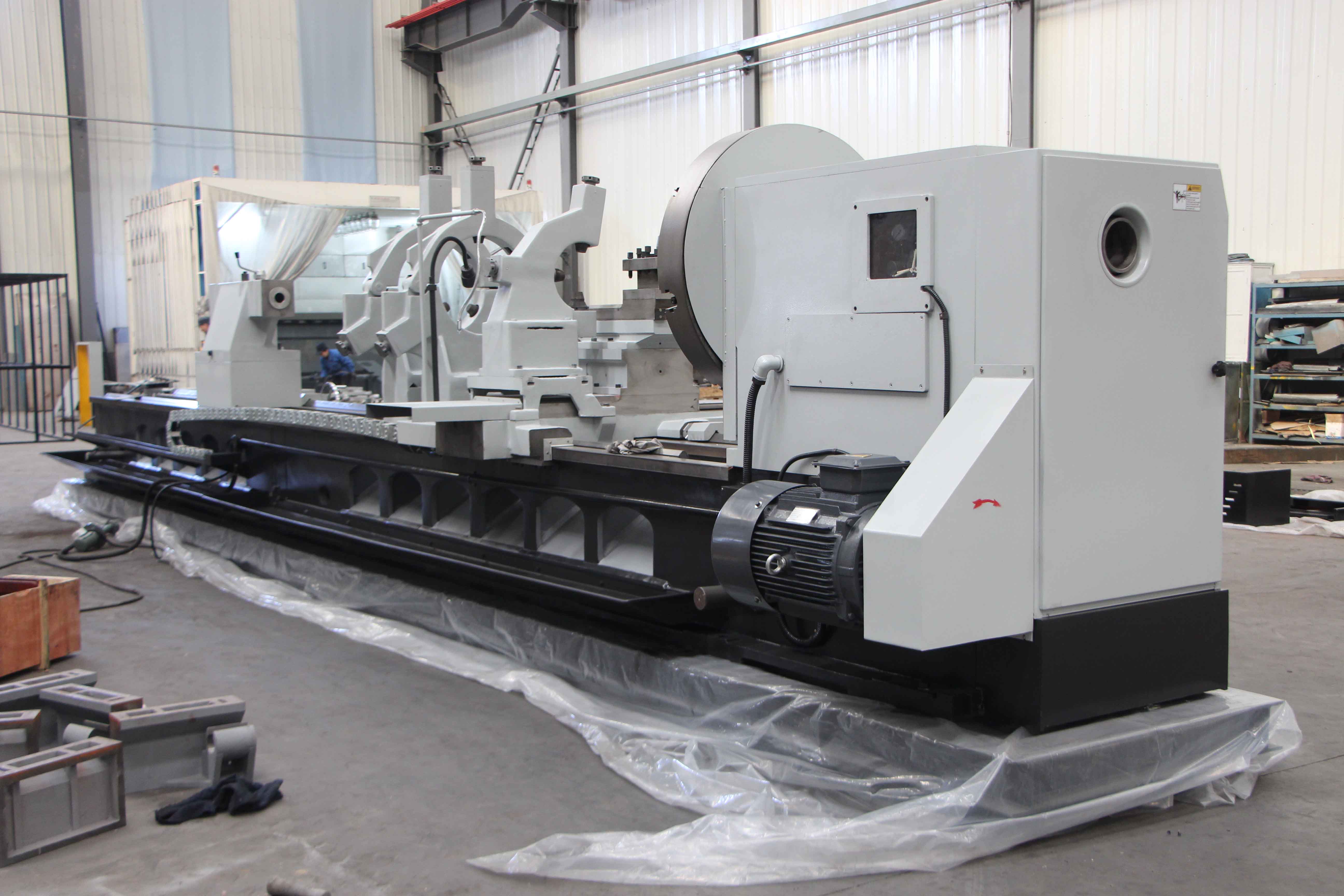

Модель машины: CW61140B × 3000
Название машины: общий токарный станок
Спецификация машины: φ1400 × 3000
CW61140B Общий токарный станок может выполнять различные поворотные работы. Такие, как поворот внутренних и внешних цилиндрических поверхностей, конических поверхностей и других вращающихся поверхностей и конечных грани, переворачивание различных общих нитей: метрические нити, имперские нити и т. Д.
Строительный инструмент принимает интегрированную плоскую кровать, которая легко управлять и регулировать, и способствует удалению чипов и загрузке и разгрузке заготовки. Продольные и поперечные направляющие направляющие являются среднечастотными направляющими направляющими направляющими, которые улучшают скорость отклика машинного инструмента и продлевают срок службы машинного инструмента. Основная система трансмиссии вала машинного инструмента заключается в том, что основной двигатель передается на главный вал через ремень, а многоступенчатое изменение скорости головного шестерни. Дизайн станка имеет ощущение времени, красивое, практичное и приятное.
Кровать принимает кровать HT300 Integral Casting Contruct, ширину кровати 755 мм и '' Горный флат 'направляющая железнодорожная конструкция. Внутренняя планировка ребра кровати является разумной, с высокой жесткостью, которая может полностью гарантировать стабильность машинного инструмента при разрезании деталей большого диаметра. Кровать принимает среднечастотный закал, который имеет характеристики высокой твердости и глубокого упрочнения слоя. На направляющей поверхности скользящей поверхности используется направляющая пластина против развертывания, чтобы сделать динамические характеристики системы подачи, такие как жесткость и коэффициент демпфирования трения в лучшем состоянии, избегая возникновения низкоскоростного ползания.
Модель машины: CW61140B × 3000
Название машины: общий токарный станок
Спецификация машины: φ1400 × 3000
CW61140B Общий токарный станок может выполнять различные поворотные работы. Такие, как поворот внутренних и внешних цилиндрических поверхностей, конических поверхностей и других вращающихся поверхностей и конечных грани, переворачивание различных общих нитей: метрические нити, имперские нити и т. Д.
Строительный инструмент принимает интегрированную плоскую кровать, которая легко управлять и регулировать, и способствует удалению чипов и загрузке и разгрузке заготовки. Продольные и поперечные направляющие направляющие являются среднечастотными направляющими направляющими направляющими, которые улучшают скорость отклика машинного инструмента и продлевают срок службы машинного инструмента. Основная система трансмиссии вала машинного инструмента заключается в том, что основной двигатель передается на главный вал через ремень, а многоступенчатое изменение скорости головного шестерни. Дизайн станка имеет ощущение времени, красивое, практичное и приятное.
Кровать принимает кровать HT300 Integral Casting Contruct, ширину кровати 755 мм и '' Горный флат 'направляющая железнодорожная конструкция. Внутренняя планировка ребра кровати является разумной, с высокой жесткостью, которая может полностью гарантировать стабильность машинного инструмента при разрезании деталей большого диаметра. Кровать принимает среднечастотный закал, который имеет характеристики высокой твердости и глубокого упрочнения слоя. На направляющей поверхности скользящей поверхности используется направляющая пластина против развертывания, чтобы сделать динамические характеристики системы подачи, такие как жесткость и коэффициент демпфирования трения в лучшем состоянии, избегая возникновения низкоскоростного ползания.
Элемент | Единица | Спецификация | |
Диапазон обработки | Максимальный диаметр вращения на кровати | мм | Φ1400 |
Максимальный диаметр вращения заготовки на поперечном слайде | мм | Φ1000 | |
Максимальный диаметр резки | мм | Φ1200 | |
Максимальная длина заготовки (расстояние между двумя центрами) | мм | 3000 | |
Максимальная длина резки | мм | 2800 | |
Ширина рельса | мм | 755 | |
Диапазон с нагрузкой на машины | Кг | 6000 | |
Шпиндель | Спинделя модель носа | A2-15 | |
Шпиндельная апертура | мм | Φ130 | |
Шпинделя сквозь отверстие передний конус и верхний конус | Метрика 140# | ||
Подшипники веретена | NN3034K 、 NF636M 、 NN3040K 、 234440 | ||
Диапазон скорости веретена | R/мин | 3.15 ~ 315 | |
Количество стадий веретена | 21 | ||
Диаметр патрона с четырьмя челюстью | Φ1000 | ||
Основная мощность двигателя | 22 | ||
Хвост | Диаметр рукава хвоста | мм | Φ160 |
Расстояние перемещения рукава хвостовой плиты | мм | 300 | |
Врученое рукав для хвостовой стук | Морс 6 | ||
Боковое движение хвостовой стажи | мм | ± 15 | |
Ось подачи | Максимальный ход верхнего поста инструмента | мм | 280 |
X-ось путешествие | мм | 620 | |
Z-ось путешествие | мм | 2800 | |
Количество продольных и поперечных типов подачи | 56 каждый | ||
Продольный диапазон подачи | 0,1-12 мм | ||
Соотношение поперечного корма к продольному кормлению | 1/2 | ||
Соотношение верхнего инструмента после подачи к продольному подаче | 1/4 | ||
Типы метрических потоков и диапазон | 44 типа 1-120 мм | ||
Число и диапазон британской ветки | 31 типа 28-3/8t/in | ||
Число и диапазон потоков модуля | 45 типов 0,5-60 мм | ||
Номер и диапазон диаметральных резьбов | 30 типов 56-1DP | ||
Винт | 12 мм (метрика) | ||
Держатель инструмента | Форма держателя инструмента | 4 | 4-стантивный ручный держатель инструмента |
Размер держателя инструмента | 260x260 | ||
Вертикальное расстояние от центра шпинделя до опорной поверхности установки инструмента | мм | 48 | |
Размер инструмента | мм | 45x45 | |
Система охлаждения | Емкость бака воды | L | 80 |
Питание охлаждающего насоса | W | 125 | |
Поток | L/мин | 22 | |
Точность (Стандартный образец) | Точность поворота внешнего круга Точность размера | IT7 | |
Завершить поворот поверхности поверхности круга. | мкм | RA3.2 | |
Завершить поворот внешней округлости | мм | ≤0,01 | |
Диаметр консистенция отделки внешнего круга | мм | 0,04/300 | |
Завершение конечного лица плоскостность | мм/мм | 0,025/φ300 | |
Вес и внешний вид | Внешний вид основного корпуса устройства | Обратитесь к европейской цветной карте Ral 7035 | |
Оборудование базы | Обратитесь к европейской цветной карте Ral 7021 | ||
Общий вес машинного инструмента | кг | 12300 | |
Общие измерения (длина x ширина x высота) | мм | 6100 × 2000 × 2050 | |
