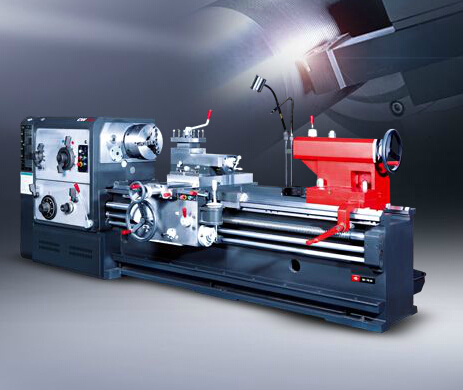

Горизонтальный токарный станок CA6180, используемый для сверления, расширения, растачивания, нарезания резьбы, обработки торцевых поверхностей крупных и тяжелых деталей.

Имя

Единица

Параметр​

Тип каркаса кровати

Горизонтальный

Максимальный диаметр поворота рамы кровати

мм

800

Максимальный диаметр поворота держателя инструмента

мм

520

Максимальная длина заготовки

мм

5000

Диаметр сквозного отверстия шпинделя и тип шпиндельной головки

мм

Φ104, D11

Конический передний конец и конусность сквозного отверстия шпинделя

мм

Φ120  Φ140  Мох 6

Уровни и диапазон скорости шпинделя

R/мин

18 типов/5,4-720

Порядок и диапазон продольной подачи

мм/об

64 типа/0,06-24,3

Диапазон 1:1

мм/об

0,1-1,52

Диапазон 16:1

мм/об

1,6-24,3

Используйте сменную шестерню для диапазона микроподачи.

мм/об

0,06-0,912

Соотношение боковой и продольной подачи

1:2

Шаг ходового винта станка

мм

12 (метрическая система) 1/2 (британская система)

Количество и диапазон типов метрической резьбы

мм

50 типов резьбы, 1-240 (плюс 14 нестандартных типов резьбы)

Количество и диапазон типов дюймовой резьбы

26 типов 14-1t.pi

Количество и диапазон типов поперечной резьбы

мм

53 типа 0,5-120

Количество и диапазон типов резьбы диафрагмы

24 типа 28-1 ДП

Максимальное боковое перемещение нижней стойки инструмента

мм

500

Максимальный ход верхней стойки инструмента

мм

200

Ход втулки задней бабки

мм

250

Основная мощность двигателя

кВт

11

Быстрая мощность двигателя

кВт

1.1

Мощность двигателя охлаждающего насоса

w

90

Твердость направляющей

HRC52

Ширина направляющей

мм

600

Станок весит примерно

КГ

8000

Размеры машинного инструмента

мм

7200x1500x1550
