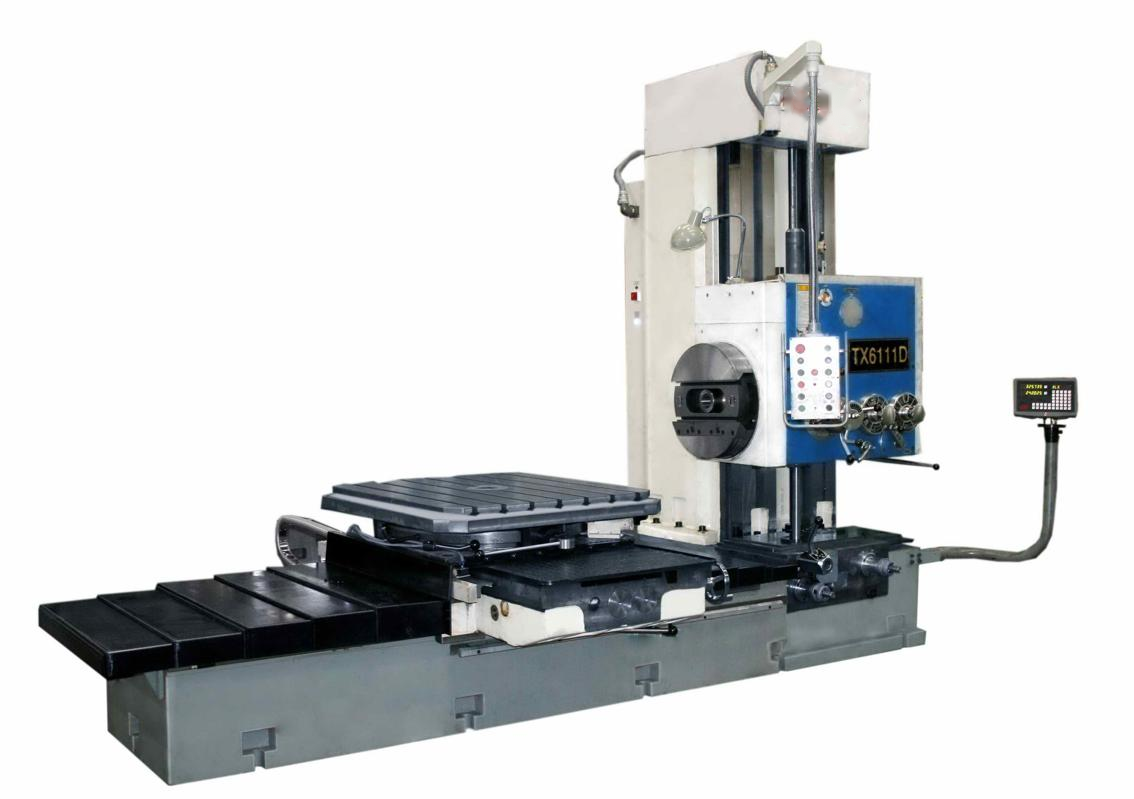

TX6111D
| штат: | |
|---|---|
| Количество: | |
Модель | TX6111D | Единицы | ||
Шпиндель | Скучный диаметр шпинделя | 110 | мм | |
Веретеное конус | ИСО 50 | - | ||
Скорость шпинделя | 18 шагов 9～1000 | R/мин | ||
Основная мощность двигателя | 7.5 | кВт | ||
Максимальный крутящий момент шпинделя | 1000 | Н.м. | ||
Максимальное сопротивление шпинделя | 15000 | N | ||
Минимальное расстояние от центра шпинделя до поверхности стола | 0 | мм | ||
Максимальный диаметр сверления шпинделя | 65 | мм | ||
Максимальный диаметр расточки шпинделя | 300 | мм | ||
Машинное путешествие | Поперечное перемещение стола (X) | 1000 | мм | |
Вертикальное перемещение шпиндельной головки (Y) | 900 | мм | ||
Таблица перемещения по долготе (Z) | 1400 | мм | ||
Осевое перемещение шпинделя (Вт) | 600 | мм | ||
Ход направляющей головы лицом к лицу (U) | 170 | мм | ||
Поворотный стол | Размер таблицы | 1000×1100 | мм | |
Максимальная грузоподъемность | 2500 | кг | ||
Лицом к голове | Облицовочная головка диам. | 540 | мм | |
Столкновение со скоростью головы | 14 шагов 6～221 | R/мин | ||
Максимальный крутящий момент торцевой головки | 1500 | Н.м. | ||
Максимальный диаметр растачивания торцевой головки | 600 | мм | ||
Диапазон скорости подачи | Емкость подачи | Продольность шпинделя и стола и поперечная подача (рассчитываются для каждого шпинделя) | 12 шагов 0,04～6 | мм/об |
Длины шпинделя и стола и поперечная подача (рассчитываются по торцевой головке) | 12 шагов 0,06～6 | мм/об | ||
Производительность подачи торцевых направляющих ehad (рассчитывается в соответствии с торцовочной головкой) | 12 шагов 0,04～6 | мм/об | ||
Точность позиционирования | X、Y | 0,025/300, 0,06/полный ход | мм | |
Точность машинного считывания | X、Y | 0.005 | мм | |
Общая электрическая мощность | - | Около 15 | КВА | |
Размер машины | ДХШХВ | Около 5215×2140×3040 | мм | |
ГВ | Около 12000 | килограммы | ||
