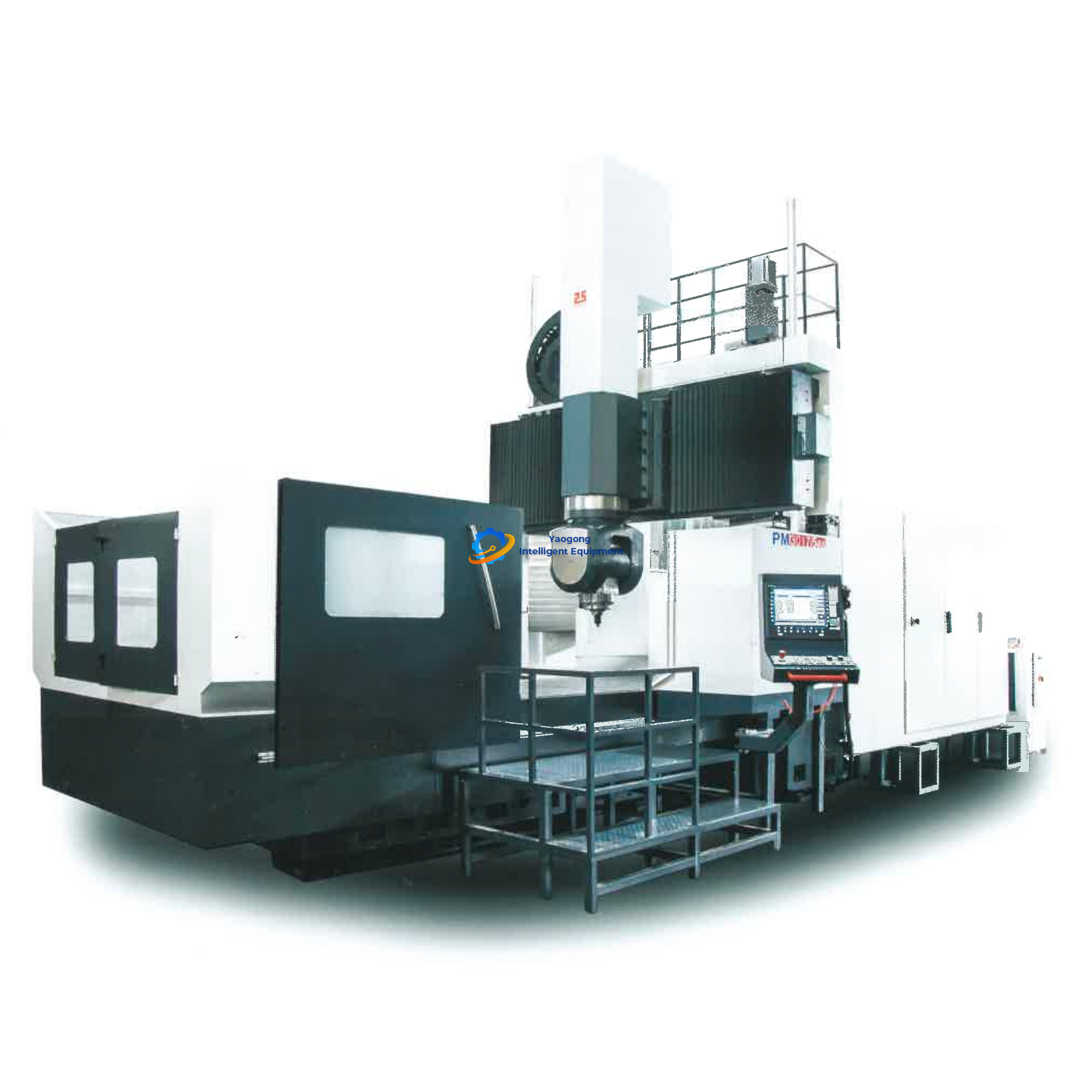

PM3017-5AX Пятисо осевая движущаяся лучевая мельница Центральная машина для переработки аэрокосмического сплава титанового сплава

PM3017-5AX Пятисо осевой мельницы для обработки гантри-центра для обработки аэрокосмических сплавов аэрокосмического сплава-это новое поколение точного пятионого обработки, разработанного нашей компанией на основе переваривания и поглощения аналогичных технологий постороннего продукта с использованием современных технологий проектирования и производства. This product focuses on strengthening the design of the strength and rigidity of the whole machine, and optimizes the design of aspects such as operator comfort and chip removal convenience, so that the structure, precision, and performance indicators of the whole machine are at the domestic advanced level, which can fully meet the high-efficiency and precision processing requirements of modern manufacturing, and can be widely used in modern manufacturing fields such as aviation, aerospace, military industry, automobiles, 3C Электроника и т. Д., С чрезвычайно высокой стоимостью.

штат:

Количество:



Запрос цены

Модель:
PH1250/5AX
Система контроля:
Сименс

Основные технические параметры

Нет .	Элемент	PM3017/5 A x
	Workbench
1	Рабочая зона	3300 мм1500 мм (Дополнительный 2000 мм1500 мм)
2	Ширина Т-Слота * расстояние	8-22*170 мм
3	Максимальная грузоподъемная емкость	10000 кг
	Гладить
4	X ход (продольный)	3100 мм
5	Y удара (боковой)	1700+инсульт изменения инструмента 200 мм
6	Z -ход (вертикальный)	1500 мм
7	Угол поворота оси	± 105 °
8	Угол вращения оси C.	± 360 °
9	Расстояние от веретенового конца до поверхности рабочего стола	-76 ～ 1124 мм
10	Расстояние между горизонтальной осью веретенов 90 ° и рабочим столом	314-1514 мм
11	Расстояние от вершины веретена в направлении оси X	2320 мм
12	Расстояние от вершины веретена в направлении оси Y	1070 мм
13	Гантри прохождение ширины	1700 мм
	Шпиндель
14	Веретеное отверстие конус	HSK-A100
15	Сила шпинделя (S1/S6)	60/90 кВт
16	Крутящий момент шпинделя (S1/S6)	228/344 нм
17	Максимальная скорость шпинделя	12000 об / мин
18	Тип структуры веретена	Электрический шпиндель
19	Метод охлаждения веретена	Нефть и газ
	Кормить
20	Скорость подачи резки (x 、 y 、 z)	1-10000 мм/мин
21	X/y/z Ось оси быстрое движение	15/20/12 м/мин
22	X/y/z Ось оси быстрое движение	60 об / мин
	Журнал инструментов
23	Емкость журнала инструментов	24
24	Максимальный диаметр инструмента	Φ110 мм
25	Максимальный вес инструмента	15 кг
26	Максимальная длина инструмента	300 мм
27	Время изменения инструмента	4,5 с (TT)
	Точность
28	Точность позиционирования A/C.	0,004 ° (полностью закрытая петля)
29	A/C-ось оси точности	0,003 ° (полностью закрытая петля)
30	X Точность позиционирования (ISO230-II)	0,015 мм (полностью закрытый цикл)
31	Y Точность позиционирования (ISO230-II)	0,012 мм (полностью закрытый цикл)
32	Z Точность позиционирования (ISO230-II)	0,010 мм (полностью закрытая петля)
33	X Повторное точность позиционирования (ISO230-II)	0,010 мм (полностью закрытая петля)
34	Y Повторяющий точность позиционирования (ISO230-II)	0,008 мм (полностью закрытая петля)
35	Z Повторное положение позиционирования (ISO230-II)	0,006 мм (полностью закрытый цикл)
	Источник питания
36	Общая электрическая емкость машинного инструмента	40 кВА
37	Требования к давлению воздуха	5,5 бар
	Машина S Ize
38	Размеры машинного инструмента	8500 × 5200 × 6200 мм
39	Вес машины (ок.)	26 т
