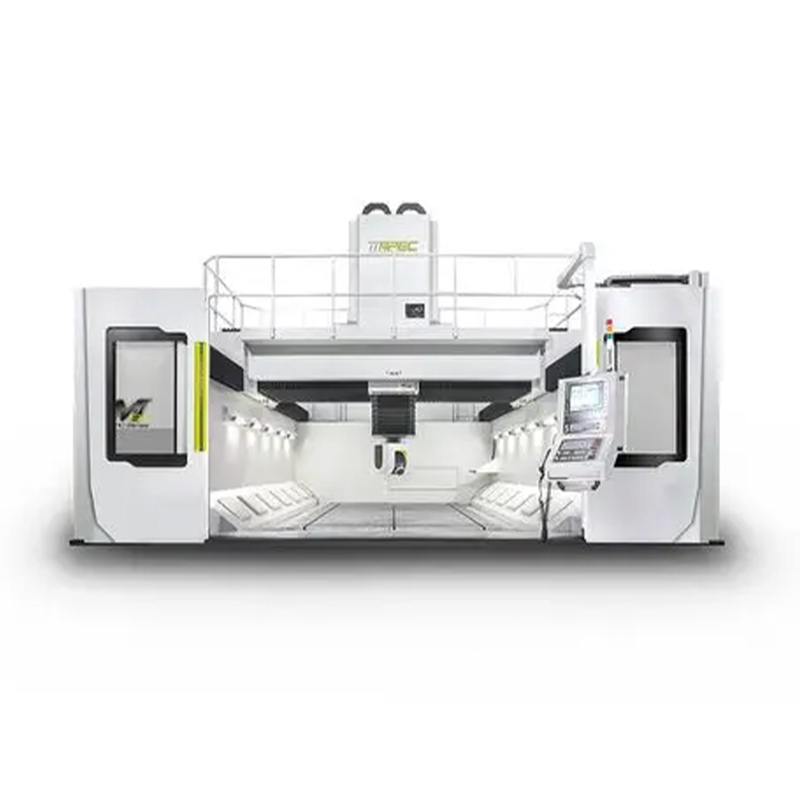

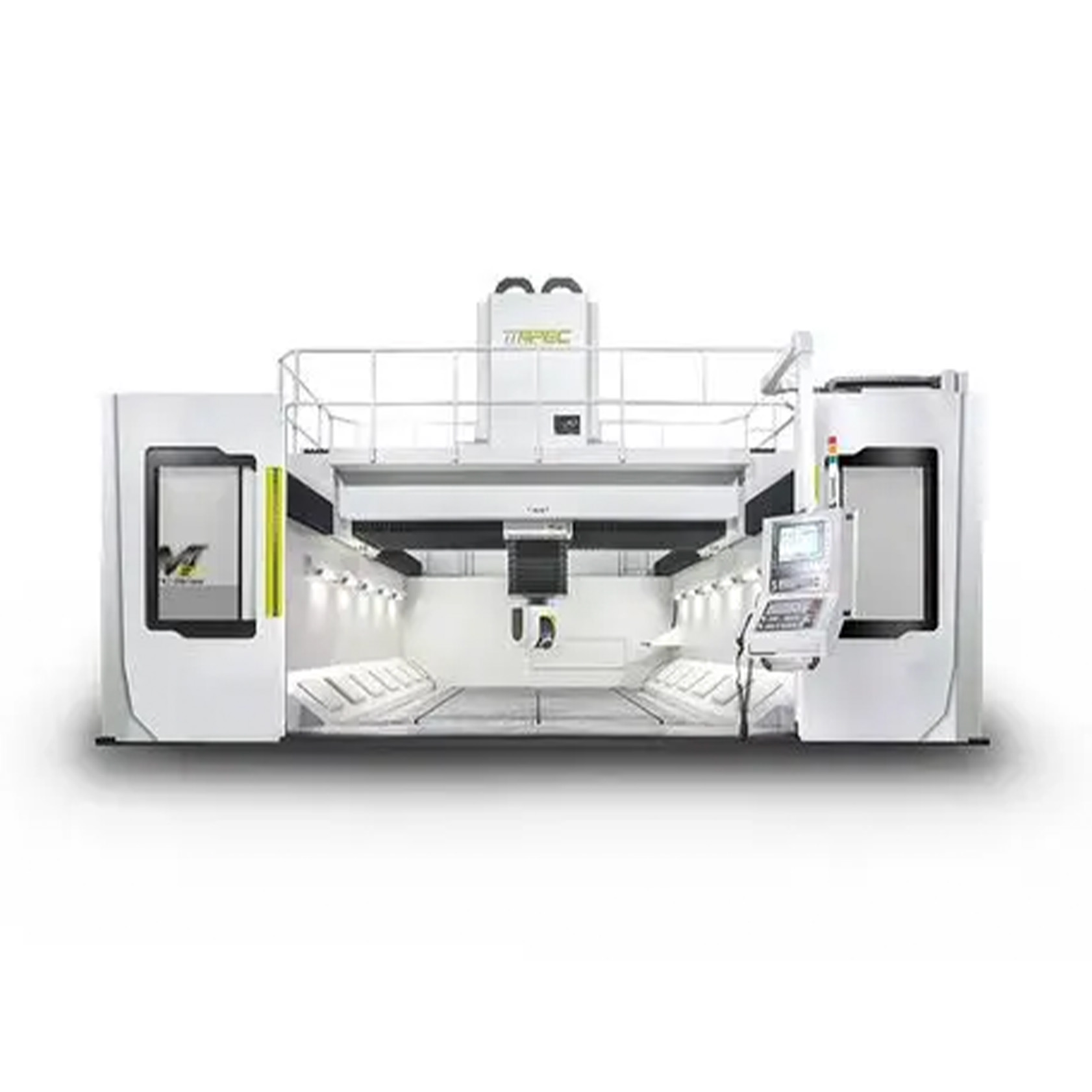

Портальный 5-осевой обрабатывающий центр с ЧПУ, фрезерный станок для авиакосмической промышленности, электронная обработка титанового сплава

XK2740-50-5X Центр обработки гантри-мостового моста типа 5 Оборудование может эффективно реализовать непрерывную точную обработку нескольких процессов, таких как фрезерование, бурение, скучное, расширение, развертывание, стержень, постукивание и т. Д. После того, как части зажаты один раз. Строка подходит для многоосной связи, многоатстрационного, малого и среднего партийного производства обычных коробок, тарелок, дисков, клапанов, оболочек и сложных анизотропных изогнутых деталей. Он широко используется в производстве точных деталей, таких как нестандартная автоматизация, автозаборки, медицинское оборудование, инженерное оборудование, обработка плесени, аэрокосмические и другие области.

штат:

Количество:



Запрос цены

Модель:
XK2740-50-5X
Система контроля:
Huazhong HNC-818M

Основные технические параметры

Элемент		Единица	Параметр		Примечание
Путешествовать	X-ось путешествие	мм	6000
	Поездка по оси Y.	мм	4500
	Z-ось путешествие	мм	2000
	Расстояние от шпинделя до рабочего стола	мм	300-2300
	Ширина гантрии	мм	5200
Workbench	Рабочая зона	мм	5000 × 4000
	Размеры Т-Слота	мм	15-28H7
	Нагрузка на Workbench	T/㎡	5
Быстрая движущаяся скорость	Быстрая движущаяся скорость	м/мин	X/y/z ： 40/40/20
AC Swing Head	Режим передачи		Постоянный магнитный синхронная ось A	Постоянный магнит синхронно C-ось
	Диапазон угла качания	степень	± 110 °	± 360 °
	Точность позиционирования	раздел	8 (VDI3441)	8
	Повторная точность позиционирования	раздел	4	4
	Тормозный крутящий момент	кг*м	200	200
	Оцененный крутящий момент	Н.м.	300	300
	Скорость	rpm/min	60	60
Шпиндель	Тип шпинделя		Электрический шпиндель
	Веретеное отверстие конуса (модель)		HSK-A-63
	Шпиндель номинальная/максимальная скорость	rpm	5400/20000
	Диаметр шпинделя	мм	130
	Шпиндель рейтинг/максимальная мощность	кВт	20/24
	Шпиндель рейтинг/максимальный крутящий момент	Н.м.	35/42
Линейный гид	Технические характеристики оси x (ролик)	мм	2-MSR55LS		P
	Технические характеристики оси Y (ролик)		3-MSR55LS
	Технические характеристики оси Z (ролик)		2 × MSR55LS+2 × MSR45LS
Журнал инструментов	Форма журнала инструмента		HSK-A-63 (40)
	Максимальный диаметр инструмента (полный инструмент/почти пустой инструмент)		Φ80/φ140
	Инструмент изменить время ок.	s	5
Точность	X/y/z exis exacting позиционирование	мм	≤0,025/0,015/0,01
Точность	X/y/z Ось оси повторное положение	мм	≤0,02/0,012/0,008
Система			Huazhong HNC-818M
Вес машины ок.		T	50
